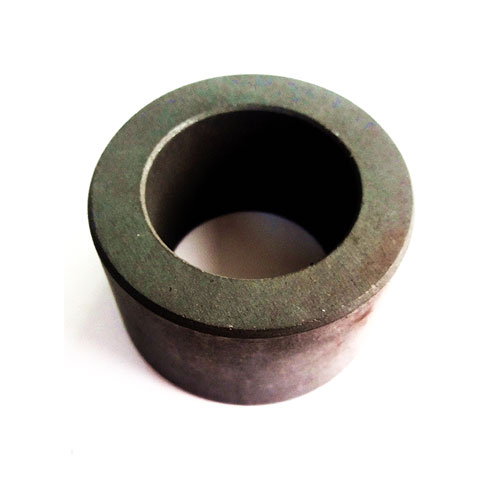

极异方性烧结铁氧体多极磁环

公司的产品尺寸精确,性能稳定,品质优良; 产品直径范围在10mm-80mm范围内,2极到48极,表磁从1200GS-2000GS。
  • 铁氧体多极磁环

  • SPN

  • 8505119000

数量:

一.产品说明:

    烧结铁氧体(Sintered Ferrite) 的主要原料包括BaFe12O19 和SrFe12O19,依据磁晶取向不同分为等方性和异方性磁体。铁氧体磁铁是通过陶瓷工艺法制造而成,质地也比较坚硬,也属脆性材料,由于铁氧体磁铁有很好的耐温性及价格低廉,已成为应用广泛的一种磁体。

公司产品尺寸精确、性能稳定、品质优良;产品直径范围在10mm-80mm,极数 2极至48极多种规格,可以提供正弦波、梯形波、方波等多种充磁波形,产品性能高,铁氧体多极磁环表面磁密1200-2000GS。 产品广泛应用于无刷直流电机、精密伺服电机、永磁电机、微电机、仪器仪表、磁传动装置,磁疗器件等。


二: 烧结铁氧体多极磁环工艺流程:


 a1
[(7ED{SM8QC%CS)`[J7%AEP

三: 充磁

①等方性烧结铁氧体永磁材料的磁性能较弱,磁体的不同方向充磁;
②异方性烧结铁氧体永磁材料拥有较强的磁性能,只能沿着磁体的预定充磁方向充磁。


四:部分烧结铁氧体多极磁环规格尺寸一览表
QQ截图20181224103107


 五: 烧结铁氧体磁体主要性能牌号参数:

牌号Grade 剩磁(Br) 磁感矫顽力(HcB) 内禀矫顽力(HcJ) 磁能积(BH)max
mT KGauss KA/m KOe KA/m KOe KJ/m3 MGOe
Y8T 200~235 2.0~2.35 125-160 1.57-2.01 210-280 2.64-3.51 6.5-9.5 0.8-1.2
Y22H 310~360 3.10~3.60 220-250 2.76-3.14 280-320 3.51-4.02 20.0-24.0 2.5-3.0
Y25 360~400 3.60~4.00 135-170 1.70-2.14 140-200 1.76-2.51 22.5-28.0 2.8-3.5
Y26H-1 360~390 3.60~3.90 200-250 2.51-3.14 225-255 2.83-3.20 23.0-28.0 2.9-3.5
Y26H-2 360~380 3.60~3.80 263-288 3.30-3.62 318-350 3.99-4.40 24.0-28.0 3.0-3.5
Y27H 350~380 3.50~3.80 225-240 2.83-3.01 235-260 2.95-3.27 25.0-29.0 3.1-3.6
Y28 370~400 3.80~4.00 175-210 2.20-3.64 180-220 2.26-2.76 26.0-30.0 3.3-3.8
Y28H-1 380~400 3.70~4.00 240-260 3.01-3.27 250-280 3.14-3.52 27.0-30.0 3.4-3.8
Y28H-2 360~380 3.60~3.80 271-295 3.40-3.70 382-405 4.8-5.08 26.0-30.0 3.3-3.8
Y30H-1 380~400 3.80~4.00 230-275 2.89-3.46 235-290 2.95-3.64 27.0-32.5 3.4-4.1
Y30H-2 395~415 3.95~4.15 275-300 3.45-3.77 310-335 3.89-4.20 27.0-32.0 3.4-4.0
Y32 400~420 4.00~4.20 160-190 2.01-2.39 165-195 2.07-2.45 30.0-33.5 3.8-4.2
Y32H-1 380~400 3.80~4.00 230-275 2.89-3.46 235-290 2.95-3.64 27.0-32.5 3.4-4.1
Y32H-2 395~415 3.95~4.15 275-300 3.45-3.77 310-335 3.89-4.20 27.0-32.0 3.4-4.0
Y33 410~430 4.10~4.30 220-250 2.76-3.14 225-255 2.83-3.20 31.5-35.0 3.9-4.4
Y33H 410~430 4.10~4.30 250-270 3.14-3.39 250-275 3.14-3.45 31.5-35.0 3.9-4.4
Y34 420~440 4.20~4.40 200-230 2.51-2.89 205-235 2.57-2.95 32.5-36.0 4.1-4.4
Y35 430~450 4.30~4.50 215-239 2.70-3.00 217-241 2.73-3.03 33.1-38.2 4.1-4.8
Y36 430~450 4.30~4.50 247-271 3.10-3.40 250-274 3.14-3.44 35.1-38.3 4.4-4.8
Y38 440~460 4.40~4.60 285-305 3.58-3.83 294-310 3.69-3.89 36.6-40.6 4.6-5.1
Y40 440~460 4.40~4.60 330-354 4.15-4.45 340-360 4.27-4.52 37.6-41.8 4.7-5.2
